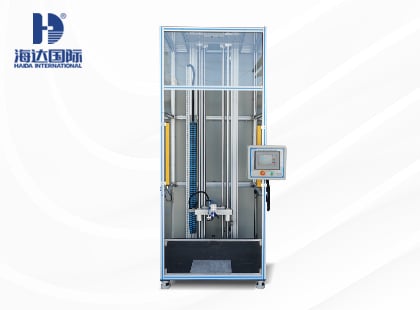

        手機定向跌落試驗儀


      •
          產品型號：

        HD-K918


        •

      •
          生產研銷：

        廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港


        •

      •
          產品品牌：

        海達儀器


        •

      •
          出貨周期：

        7~15天


        •

      •
          咨詢熱線：

        陳經理 13544641555（微信同號）


        •
         點擊查看價格，咨詢在線客服












      • 產品性能介紹
        •

        Product detail parameters

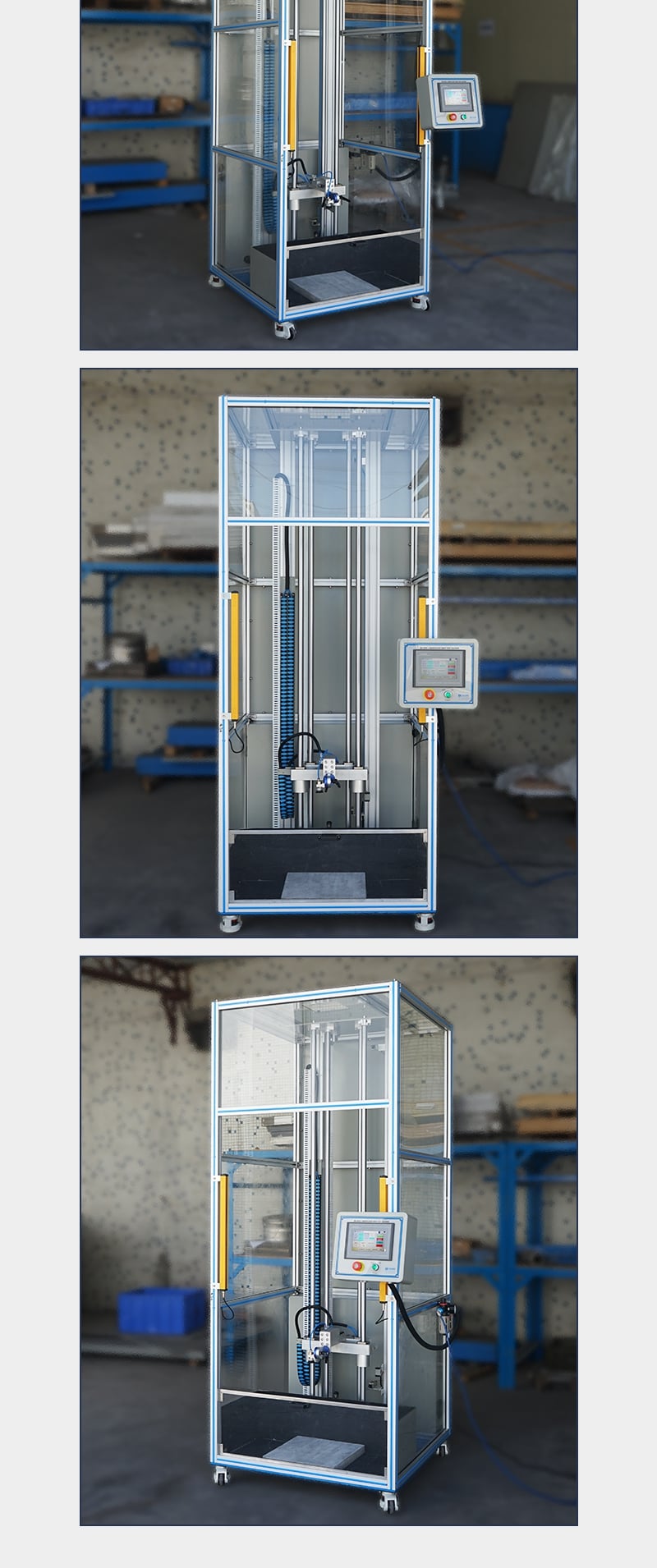

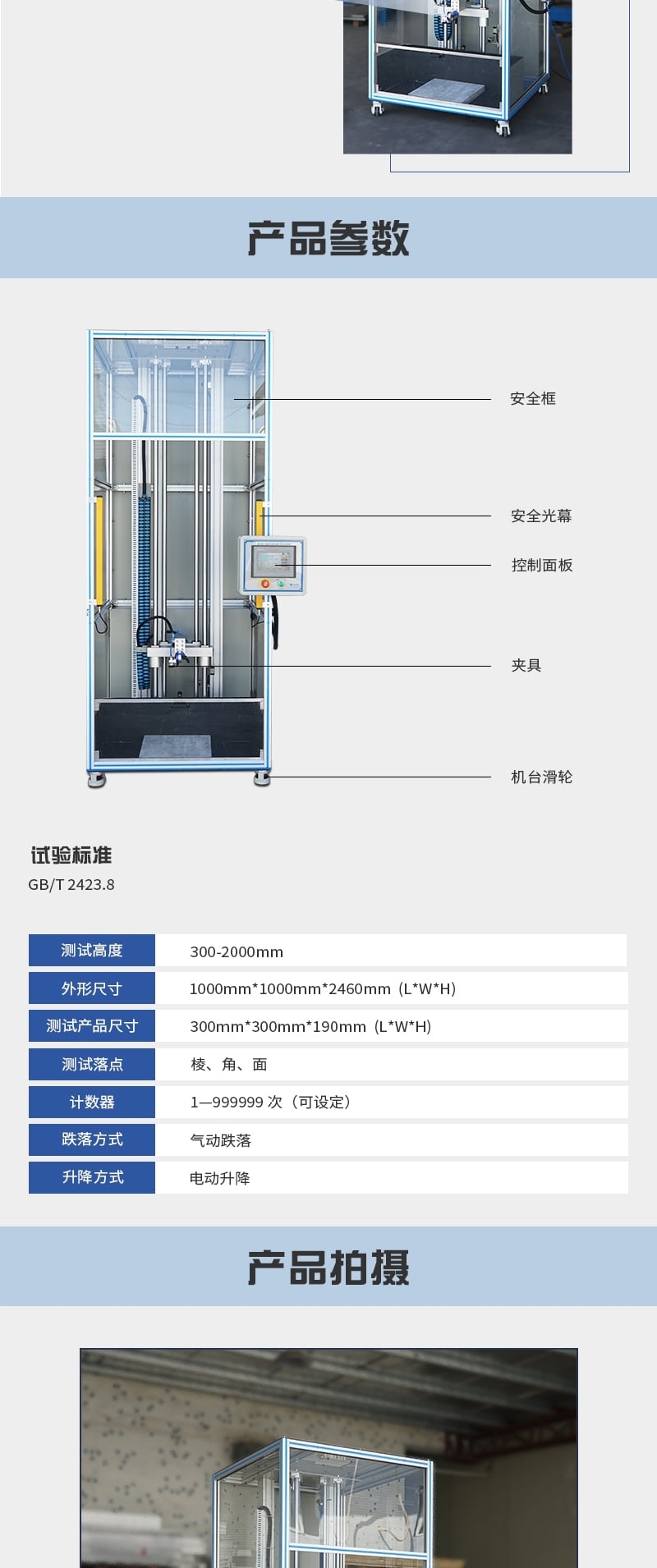

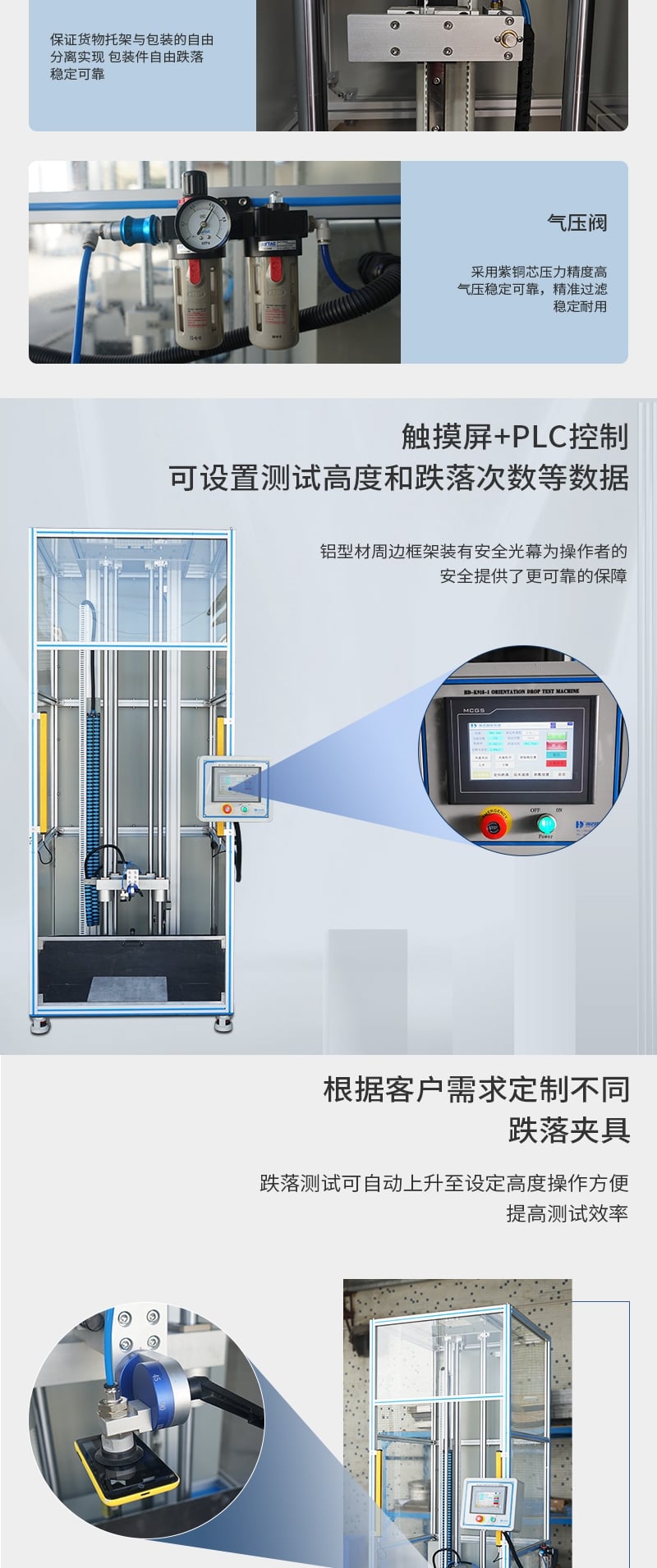

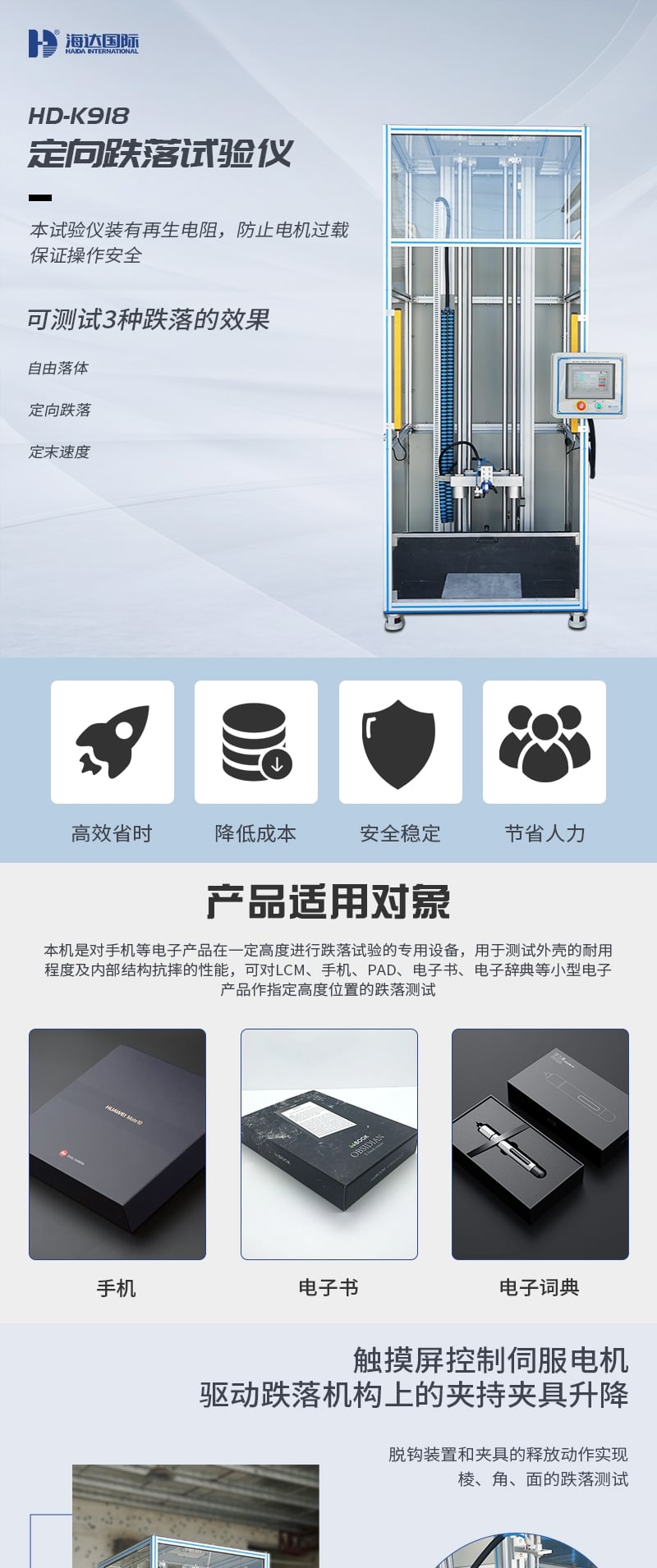

	HD-K918-定向跌落試驗儀_1_1.JPG HD-K918-定向跌落試驗儀_2_1.JPG HD-K918-定向跌落試驗儀_3_1.JPG HD-K918-定向跌落試驗儀_4_1.JPG HD-K918-定向跌落試驗儀_5_1.JPG




	一、定向跌落試驗儀 產品功能




	海達儀器HD-K918 定向跌落試驗儀是對手機等電子產品在一定高度進行跌落試驗的專用設備，用于測試外殼的耐用程度及內部結構抗摔的性能，可對LCM、手機、PAD、電子書、電子辭典等小型電子產品作指定高度位置的跌落測試。










	二、定向跌落試驗儀 主要技術參數












						指標






						參數










						測試高度范圍






						300-1800mm










						最大跌落產品重量






						2kg










						位移精度






						±0.5mm










						實測加速度






						≥9.3m/s2










						跌落角度誤差






						1°～3°










						最小脫離高度






						300mm










						跌落角度






						0°～180°










						測試落點






						菱、角、面










						計數器






						1—999999 次（可設定）










						跌落地板介質






						Q235鋼板、木板、大理石板










						控制方式






						PLC 編程觸摸屏控制










						跌落方式






						氣動跌落










						升降方式






						電動升降










						外形尺寸






						約1000mm*1000mm*2260mm（L*W*H）

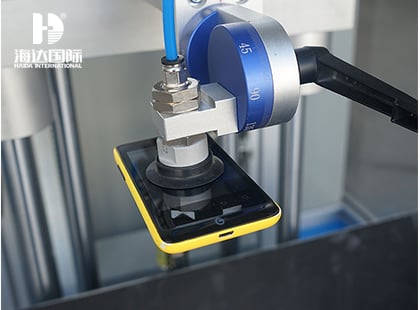

						最小吸附產品尺寸






						約25mm*10mm*10mm（L*W*H）










						最大測試產品尺寸






						約300mm*300mm*190mm（L*W*H）

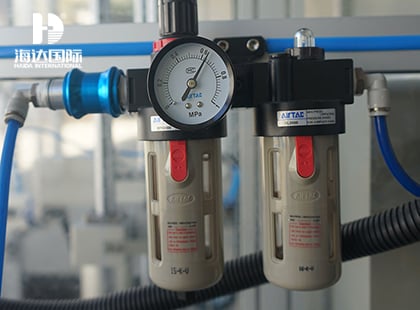

						使用氣源






						≥0.6MPa










						電   源






						1∮ AC220V










						機臺重量






						約457kg










						功   率






						約500W










						主要測試項目






						測試電子產品外殼的耐用程度及內部結構抗摔的性能

（定向跌落/自由跌落/定末速度）












	三、定向跌落試驗儀 操作原理

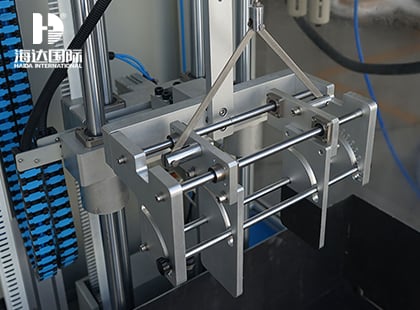

	通過PLC觸摸屏控制伺服電機驅動跌落機構上的夾持夾具升降，并配合脫鉤裝置和夾具的釋放動作實現棱、角、面的跌落測試。









	四、定向跌落試驗儀 試驗標準




	參考GB/T 2423.8










	五、定向跌落試驗儀 產品特點




	（一）硬件特點




	1.海達儀器HD-K918 定向跌落試驗儀采用電動組件來進行試驗高度的調整，定位快速；




	2.本試驗儀跌落測試可自動上升至設定高度，操作方便，提高測試效率；




	3.多種跌落介質：鋼板、透明壓克力板、木板、水泥板、大理石板；（標配：大理石板、木板、鋼板）




	4.本試驗儀鋁型材周邊框架裝有安全光幕，為操作者的安全提供了更可靠的保障。




	5.本試驗儀裝有再生電阻，防止電機過載，保證操作安全。




	（二）軟件特點




	1.觸摸屏+PLC程序控制，可設置測試高度和跌落次數等數據，操作便捷；




	2.行程限位保護及異常故障報警提示，保證操作安全。
