一、床墊貼合度綜合分析儀產品功能

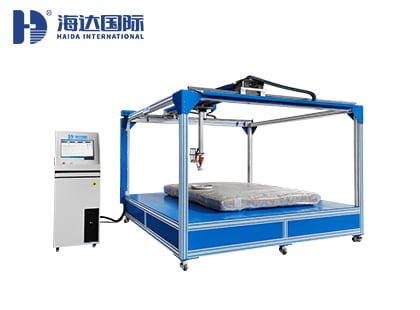

海達儀器HD-F701床墊貼合度綜合分析儀，用于對家庭、酒店、旅館、飯店等場合使用的彈簧軟床墊和發泡型床墊進行出廠成品檢測，對床墊硬度和滯后損失率及貼合度進行測試，測試完成后根據測試評定試樣的等級。

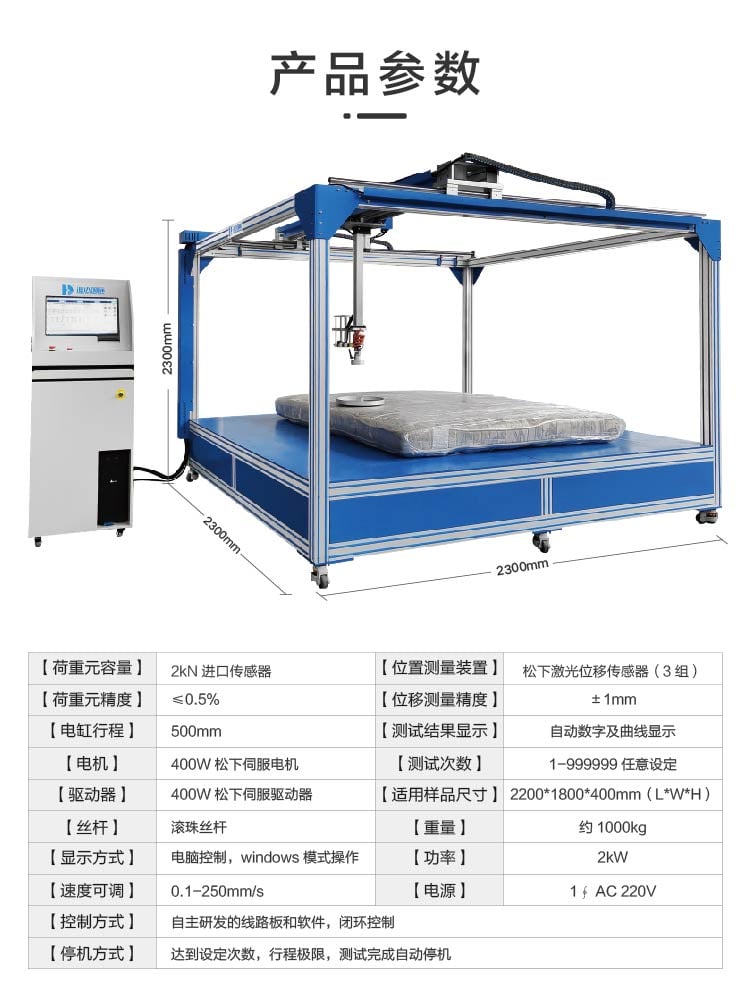

二、床墊貼合度綜合分析儀主要技術參數

三、床墊貼合度綜合分析儀 操作原理

測試要求：

1. 測試樣品尺寸輸入系統，需區別雙人床或單人床的加載位置點；

2. 2.按照已設置測試點的位置，自動跑位原點后按測試步驟測試，3.測試完成后，自動回位原點。

測試結果：

1.T-SZFA 2003.1-2019 床墊試樣的硬度等級、床墊表層硬度、芯層硬度、底層硬度、總硬度、滯后損失率；

2.T-SZFA 2003.2-2019 貼合度測試的結果和級別，包括 T、T1、T2、T3。

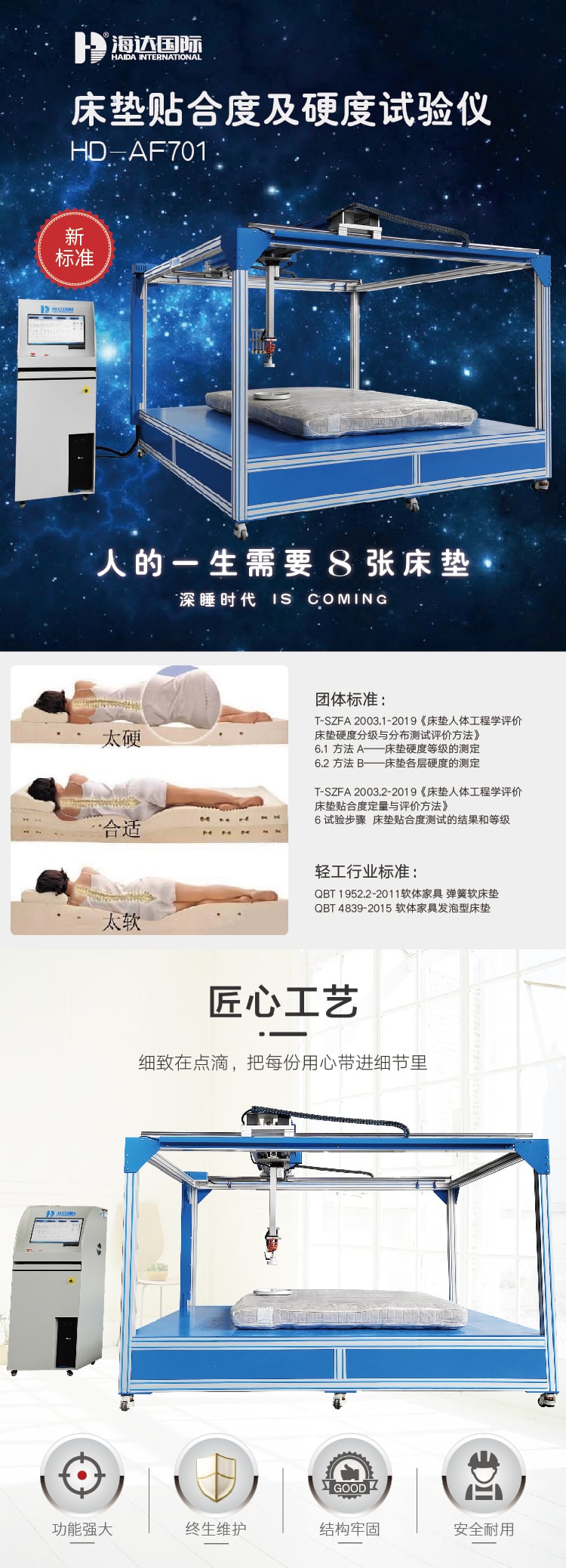

 四、床墊貼合度綜合分析儀 試驗標準

T-SZFA 2003.1-2019《床墊人體工程學評價 床墊硬度分級與分布測試評價方法》之

6.1 方法 A——床墊硬度等級的測定

6.2 方法 B——床墊各層硬度的測定

附錄B

T-SZFA 2003.2-2019《床墊人體工程學評價 床墊貼合度定量與評價方法》

6.試驗步驟  床墊貼合度測試的結果和等級

QBT 1952.2-2011軟體家具 彈簧軟床墊

QBT 4839-2015 軟體家具發泡型床墊

 五、床墊貼合度綜合分析儀 產品特點

1.海達儀器HD-F701床墊貼合度綜合分析儀滑動導軌采用方形高強度高精度滑軌，用于測試機構雙軸移動；

2.配置一套垂直測試機構，采用電缸驅動，動力采用伺服電機，確保測試數據的準確性、可靠性；

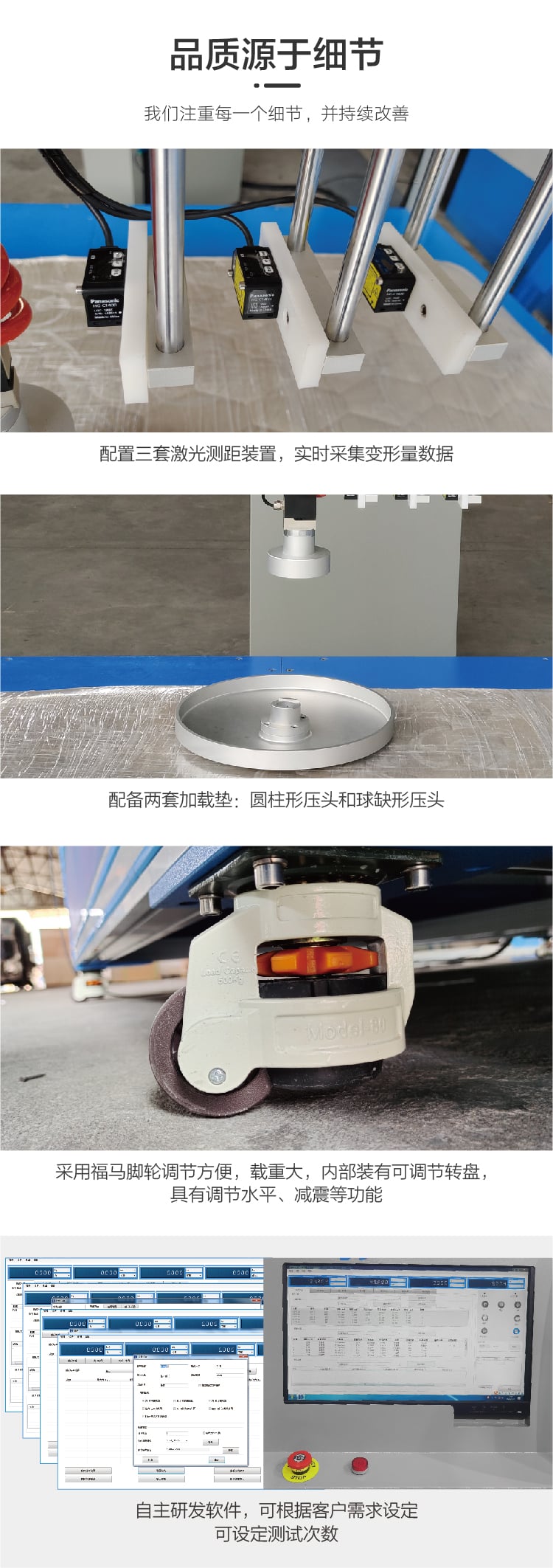

3.配置三套激光測距裝置，實時采集變形量數據；

4.配備兩套加載墊：圓柱形壓頭和球缺形壓頭；

5.加載裝置采用全導軌導向移動，操作簡單、加載點精準，能夠自動化運行，直至試驗結束或試樣損壞；

6.儀器保護系統

行程限位——限定儀器測試機構的行程范圍；

斷電保護——斷電時瞬間保存當前測試數據，待下次供電時，可查看上次測試數據，或繼續測試；

力值限定——限定儀器最大出力，試樣受力超出時儀器自動報警停機；

超時保護——限定每次測試時限，超出異常；

7.底座采用優質碳鋼材料，無需打孔固定于地面，組合框架采用高強度鋁合金型材，充分保證儀器運作時的穩定性；
